Tìm Hiểu Sơ Đồ Mạch Điện Tủ Lạnh Toshiba Chi Tiết

Sơ đồ mạch điện tủ lạnh Toshiba là thông tin quan trọng giúp người dùng và kỹ thuật viên hiểu rõ cấu tạo, nguyên lý hoạt động cũng như cách kiểm tra, sửa chữa các sự cố thường gặp trên tủ lạnh Toshiba. Việc nắm vững sơ đồ mạch điện không chỉ giúp bạn chủ động bảo trì, phát hiện lỗi kịp thời mà còn đảm bảo tủ lạnh vận hành ổn định, tiết kiệm điện và kéo dài tuổi thọ thiết bị.

1. Giới thiệu chung

Sơ đồ mạch điện tủ lạnh Toshiba là bản thiết kế kỹ thuật thể hiện toàn bộ cấu trúc kết nối, cách vận hành của các linh kiện điện tử trong tủ lạnh. Hiểu rõ sơ đồ mạch điện giúp người dùng, thợ kỹ thuật dễ dàng phát hiện, xử lý sự cố và khai thác tối đa hiệu suất, độ bền của thiết bị.

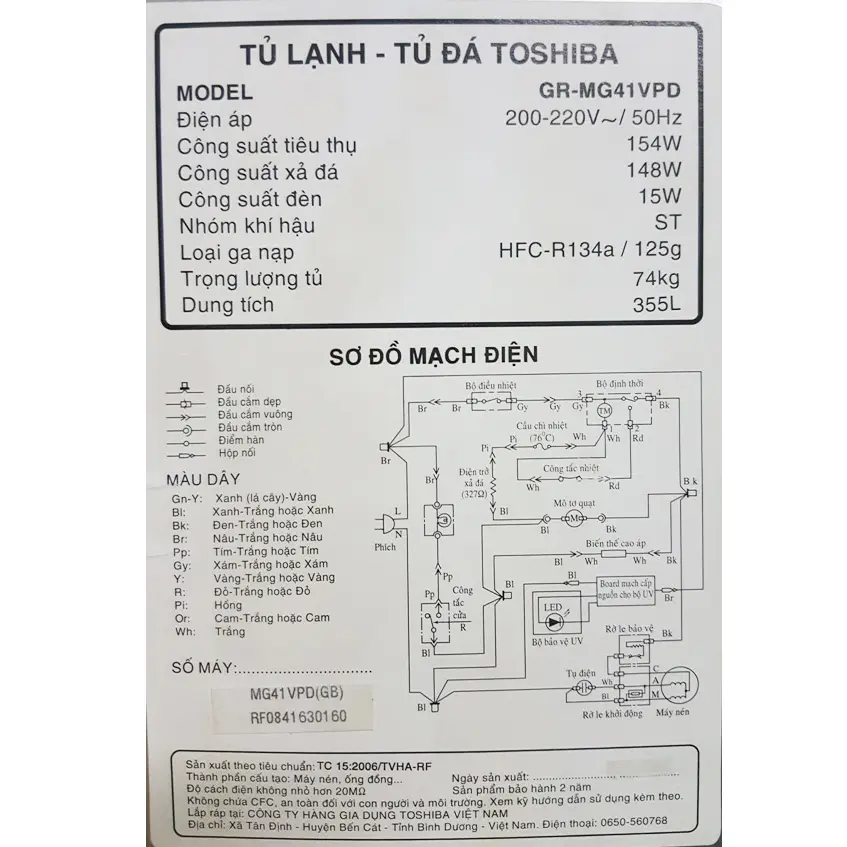

2. Cấu tạo sơ đồ mạch điện tủ lạnh Toshiba

Cấu tạo sơ đồ mạch điện tủ lạnh Toshiba gồm nhiều linh kiện quan trọng, mỗi bộ phận đảm nhận một chức năng riêng biệt. Hiểu rõ cấu tạo này sẽ giúp bạn dễ dàng nhận biết vị trí và vai trò của từng thành phần trong hệ thống.

• Block (máy nén): Tạo áp suất, lưu thông môi chất lạnh.
• Rơ-le đề (tụ khởi động): Kích hoạt mô-tơ khởi động nhanh.
• Bộ bảo vệ quá nhiệt: Ngắt điện khi block quá nóng, chống cháy nổ.
• Timer (rơ-le thời gian): Chuyển chế độ làm lạnh/xả tuyết tự động.
• Điện trở xả tuyết: Làm tan tuyết bám trên dàn lạnh.
• Sò nóng, sò lạnh: Đóng ngắt điện trở xả tuyết, bảo vệ hệ thống.
• Bộ điều chỉnh nhiệt độ: Điều chỉnh nhiệt độ theo nhu cầu.
• Công tắc cửa: Tắt/mở đèn khi đóng/mở cửa tủ.

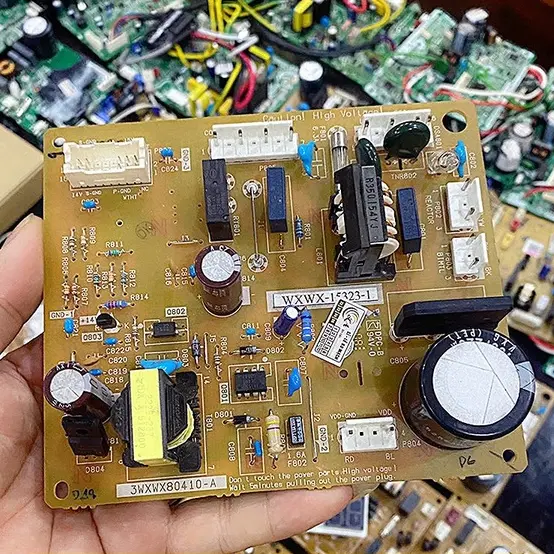

• Board điều khiển (PCB): Xử lý tín hiệu, điều phối hoạt động.
• Cảm biến nhiệt độ (thermistor): Đo nhiệt độ ngăn mát/ngăn đông.

Bảng giải thích ký hiệu:

3. Nguyên lý hoạt động mạch điện tủ lạnh Toshiba

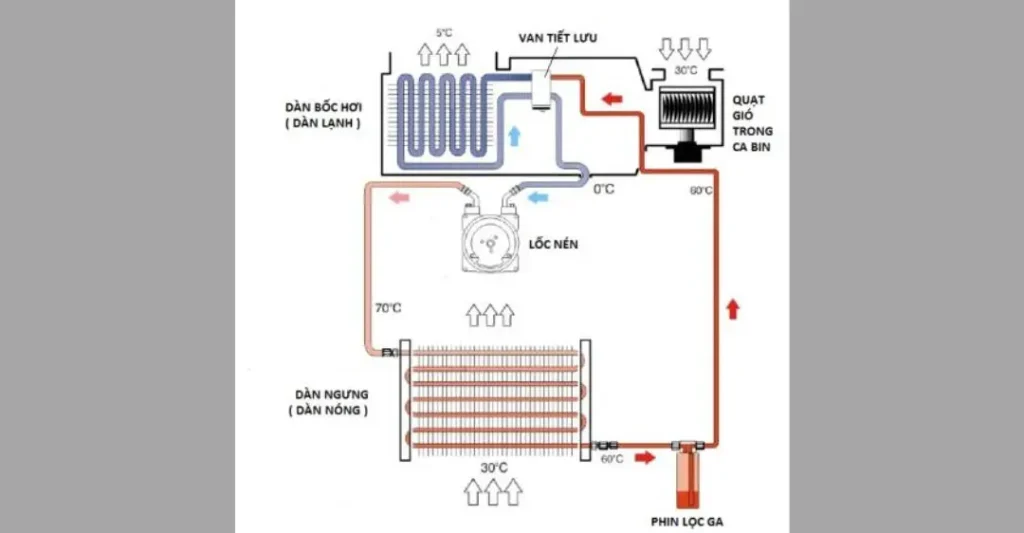

Nguyên lý hoạt động của sơ đồ mạch điện tủ lạnh Toshiba dựa trên chu trình làm lạnh khép kín với bốn bước cơ bản:

• Nén khí gas: Máy nén (block) hút và nén môi chất lạnh, làm tăng áp suất và nhiệt độ khí gas.
• Ngưng tụ: Khí gas áp suất cao đi qua dàn nóng, tỏa nhiệt ra môi trường bên ngoài và hóa lỏng.
• Giãn nở: Gas lỏng đi qua van tiết lưu, áp suất và nhiệt độ giảm nhanh chóng.
• Bay hơi: Gas lỏng áp suất thấp bay hơi tại dàn lạnh, hấp thụ nhiệt từ bên trong tủ lạnh, làm mát không gian bảo quản thực phẩm.

Trong suốt quá trình này, board điều khiển (PCB) sẽ nhận tín hiệu từ các cảm biến nhiệt độ, sau đó tự động điều chỉnh hoạt động của máy nén, quạt gió, hệ thống xả đá và các linh kiện khác để duy trì nhiệt độ ổn định, tiết kiệm điện năng và đảm bảo tủ lạnh vận hành hiệu quả.

4. Thành phần chính trong sơ đồ mạch điện tủ lạnh Toshiba

Để tủ lạnh Toshiba vận hành ổn định và hiệu quả, mỗi thành phần trong mạch điện đều giữ một vai trò riêng biệt nhưng liên kết chặt chẽ với nhau. Dưới đây là các bộ phận quan trọng cấu thành nên mạch điện của tủ lạnh Toshiba mà bạn nên biết.

• Block (máy nén): Tim của hệ thống làm lạnh.
• Rơ-le đề, bộ bảo vệ quá nhiệt: Đảm bảo máy nén khởi động đúng và an toàn.
• Timer: Tự động chuyển chế độ làm lạnh/xả tuyết.
• Điện trở xả tuyết, sò nóng, sò lạnh: Kiểm soát quá trình xả tuyết, bảo vệ dàn lạnh.
• Board điều khiển (PCB): Trung tâm xử lý, nhận tín hiệu cảm biến, điều khiển toàn bộ hệ thống.
• Cảm biến nhiệt độ: Đo đạc, gửi tín hiệu về PCB để điều chỉnh chính xác.
• Các linh kiện phụ: Bộ điều chỉnh nhiệt độ, công tắc cửa, cầu chì bảo vệ.

5. So sánh sơ đồ mạch điện các dòng Toshiba

Sơ đồ mạch điện của các dòng tủ lạnh Toshiba có những điểm khác biệt rõ rệt về cấu trúc và công nghệ. Việc so sánh này giúp bạn hiểu rõ hơn về ưu nhược điểm của từng loại tủ lạnh Toshiba.

6. Bảng tổng hợp chức năng – vị trí – dấu hiệu hỏng linh kiện

Để dễ dàng nhận biết và xử lý sự cố, bạn nên nắm rõ chức năng, vị trí lắp đặt cũng như các dấu hiệu hỏng hóc thường gặp của từng linh kiện trong mạch điện tủ lạnh Toshiba. Bảng tổng hợp dưới đây sẽ giúp bạn tra cứu nhanh khi cần kiểm tra hoặc sửa chữa thiết bị.

7. Các lỗi mạch điện thường gặp, dấu hiệu nhận biết và cách kiểm tra

Trong quá trình vận hành, tủ lạnh Toshiba có thể phát sinh một số lỗi liên quan đến mạch điện. Nhận biết sớm các dấu hiệu và biết cách kiểm tra sẽ giúp bạn xử lý sự cố hiệu quả hơn.

• Tủ không lạnh, đèn không sáng: Kiểm tra nguồn, cầu chì, board điều khiển.
• Tủ lạnh chạy liên tục, không ngắt: Kiểm tra cảm biến nhiệt độ, board điều khiển.
• Đóng tuyết dàn lạnh: Kiểm tra timer, điện trở xả tuyết, sò nóng/lạnh.
• Tủ báo lỗi E1, E4, H5…: Đọc mã lỗi, kiểm tra cảm biến, board điều khiển.
• Cách kiểm tra:
  • Dùng đồng hồ vạn năng đo điện trở cảm biến (thường 10–20kΩ ở 25°C).
  • Đo điện áp đầu vào board điều khiển (220V ±10%).
  • Kiểm tra cầu chì, dây dẫn, rơ-le đề.

8. Hướng dẫn kiểm tra, sửa chữa mạch điện Toshiba thực tế

Để đảm bảo tủ lạnh Toshiba hoạt động ổn định sau khi gặp sự cố về mạch điện, bạn nên thực hiện kiểm tra và sửa chữa theo các bước cơ bản dưới đây. Quy trình này vừa giúp xác định đúng nguyên nhân, vừa đảm bảo an toàn trong quá trình thao tác:

• Bước 1: Ngắt hoàn toàn nguồn điện để đảm bảo an toàn khi thao tác, tránh nguy cơ điện giật hoặc chập cháy linh kiện.
• Bước 2: Mở tủ lạnh, quan sát kỹ các linh kiện như board điều khiển, cảm biến, rơ-le, timer… để phát hiện dấu hiệu bất thường như cháy, phồng, rỉ sét hoặc mùi khét.
• Bước 3: Sử dụng đồng hồ vạn năng để đo điện trở, điện áp của các linh kiện nghi hỏng. So sánh kết quả với thông số chuẩn của nhà sản xuất để xác định linh kiện nào bị lỗi.
• Bước 4: Nếu phát hiện linh kiện hỏng, hãy thay thế bằng linh kiện chính hãng, đúng chủng loại. Đảm bảo các đầu nối được lắp chắc chắn, đúng vị trí theo sơ đồ mạch điện.
• Bước 5: Sau khi hoàn tất thay thế, lắp lại các bộ phận, cấp điện và kiểm tra hoạt động của tủ lạnh. Quan sát xem tủ đã làm lạnh tốt, xả tuyết bình thường và không còn báo lỗi.

Lưu ý: Nếu không tự tin về kỹ thuật hoặc gặp lỗi phức tạp, bạn nên liên hệ kỹ thuật viên chuyên nghiệp để đảm bảo an toàn và hiệu quả sửa chữa.

9. Công nghệ nổi bật trong mạch điện Toshiba

Các công nghệ hiện đại được tích hợp trong sơ đồ mạch điện tủ lạnh Toshiba không chỉ nâng cao hiệu quả vận hành mà còn mang lại sự tiện lợi và an toàn cho người sử dụng. Dưới đây là những công nghệ nổi bật giúp tủ lạnh Toshiba trở thành lựa chọn hàng đầu trên thị trường:

• Hybrid Cooling: Kết hợp quạt và đối lưu tự nhiên, duy trì độ ẩm lý tưởng, giúp thực phẩm tươi lâu và hạn chế đóng tuyết.
• Digital Inverter: Điều chỉnh tốc độ máy nén linh hoạt, tiết kiệm điện, giảm tiếng ồn và tăng tuổi thọ thiết bị.
• Cảm biến thông minh: Tự động nhận biết nhiệt độ và thói quen sử dụng, tối ưu hiệu suất làm lạnh và tiết kiệm điện.
• Eco Sensor: Phát hiện thay đổi nhiệt độ môi trường, điều chỉnh máy nén để duy trì nhiệt độ ổn định, giảm hao phí điện năng.
• Bảo vệ mạch điện thông minh: Tích hợp chức năng chống quá tải, ngắn mạch và bảo vệ quá nhiệt, tăng độ bền linh kiện và đảm bảo an toàn cho người dùng.

10. Lưu ý an toàn khi sửa chữa, bảo trì mạch điện tủ lạnh Toshiba

Khi tiến hành sửa chữa hoặc bảo trì mạch điện tủ lạnh Toshiba, an toàn luôn phải đặt lên hàng đầu để tránh những rủi ro không mong muốn. Dưới đây là những lưu ý quan trọng bạn cần ghi nhớ:

• Luôn ngắt nguồn điện trước khi kiểm tra, sửa chữa: Đây là bước bắt buộc để đảm bảo an toàn, tránh nguy cơ điện giật hoặc chập cháy linh kiện.

• Sử dụng dụng cụ cách điện, găng tay bảo hộ: Trang bị đầy đủ dụng cụ bảo hộ sẽ giúp bạn thao tác an toàn hơn khi tiếp xúc với các linh kiện điện tử.

• Không tự ý tháo board điều khiển nếu không có chuyên môn: Việc tháo lắp board điều khiển đòi hỏi kỹ thuật và hiểu biết về sơ đồ mạch điện, nếu làm sai có thể gây hỏng hóc nặng hơn hoặc mất an toàn.

• Ghi lại quá trình tháo lắp để lắp lại chính xác: Bạn nên chụp ảnh hoặc ghi chú từng bước tháo lắp để tránh nhầm lẫn khi lắp lại các linh kiện.

• Kiểm tra kỹ các đầu nối, dây dẫn trước khi cấp điện lại: Đảm bảo mọi kết nối đều chắc chắn, không bị lỏng, đứt hoặc chập mạch.

• Nếu phát hiện linh kiện bị hỏng, nên thay thế bằng linh kiện chính hãng: Sử dụng linh kiện đúng chủng loại giúp tủ lạnh hoạt động ổn định và bền lâu hơn.

• Khi không chắc chắn về kỹ thuật, hãy liên hệ kỹ thuật viên chuyên nghiệp: Đừng cố gắng tự sửa chữa các lỗi phức tạp để tránh làm hỏng thêm thiết bị hoặc gây nguy hiểm cho bản thân.

Tuân thủ các lưu ý này sẽ giúp bạn bảo trì, sửa chữa mạch điện tủ lạnh Toshiba an toàn, hiệu quả và kéo dài tuổi thọ cho thiết bị.

11. Câu hỏi thường gặp về sơ đồ mạch điện tủ lạnh Toshiba

1. Sơ đồ mạch điện tủ lạnh Toshiba là gì?
Sơ đồ mạch điện tủ lạnh Toshiba là bản vẽ thể hiện cách bố trí, kết nối các linh kiện điện trong tủ lạnh Toshiba.

2. Tại sao cần hiểu sơ đồ mạch điện tủ lạnh Toshiba?
Hiểu sơ đồ giúp bạn dễ dàng kiểm tra, sửa chữa và phát hiện nhanh các sự cố khi tủ lạnh Toshiba gặp lỗi.

3. Thành phần chính trong sơ đồ mạch điện tủ lạnh Toshiba gồm gì?
Gồm máy nén, rơ-le, timer, điện trở xả tuyết, board điều khiển, cảm biến nhiệt độ và các linh kiện phụ khác.

4. Làm sao biết board điều khiển trong sơ đồ mạch điện tủ lạnh Toshiba bị lỗi?
Nếu tủ lạnh không hoạt động, đèn báo lỗi hoặc các chức năng không đáp ứng, có thể board điều khiển đã hỏng.

5. Sơ đồ mạch điện tủ lạnh Toshiba Inverter khác gì so với loại thường?
Tủ lạnh Toshiba Inverter có thêm board mạch điện tử và cảm biến thông minh giúp tiết kiệm điện và vận hành êm hơn.

6. Có thể tự sửa chữa dựa vào sơ đồ mạch điện tủ lạnh Toshiba không?
Bạn có thể kiểm tra, thay thế linh kiện đơn giản theo sơ đồ, nhưng với lỗi phức tạp nên gọi kỹ thuật viên.

7. Dấu hiệu nào cho thấy cảm biến nhiệt độ trong sơ đồ mạch điện tủ lạnh Toshiba bị hỏng?
Tủ lạnh làm lạnh yếu, đóng tuyết bất thường hoặc báo lỗi trên màn hình là dấu hiệu cảm biến gặp vấn đề.

8. Sơ đồ mạch điện tủ lạnh Toshiba giúp tiết kiệm điện như thế nào?
Nhờ bố trí hợp lý các linh kiện và công nghệ Inverter, sơ đồ mạch điện giúp tủ lạnh vận hành tối ưu, giảm tiêu thụ điện năng.

9. Khi nào cần bảo trì mạch điện tủ lạnh Toshiba?
Nên kiểm tra, vệ sinh mạch điện định kỳ 6 tháng/lần hoặc khi tủ lạnh Toshiba có dấu hiệu hoạt động bất thường.

10. Gặp sự cố với sơ đồ mạch điện tủ lạnh Toshiba nên làm gì?
Nếu không tự xác định được lỗi, hãy liên hệ trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp để được hỗ trợ.

Hiểu rõ sơ đồ mạch điện tủ lạnh Toshiba giúp bạn chủ động phát hiện, xử lý sự cố, kéo dài tuổi thọ và tiết kiệm chi phí sửa chữa. Khi gặp lỗi phức tạp, hãy liên hệ Trung Tâm Sửa Máy Lạnh Limosa để được hỗ trợ an toàn, hiệu quả.
