Hướng Dẫn Sơ Đồ Đấu Dây Máy Lạnh 3 Pha Đúng Kỹ Thuật

Sơ đồ đấu dây máy lạnh 3 pha là kiến thức quan trọng giúp bạn hiểu rõ cách kết nối điện cho các hệ thống máy lạnh công nghiệp, đảm bảo an toàn và hiệu quả vận hành. Trong bài viết này, Trung Tâm Sửa Máy Lạnh Limosa sẽ chia sẻ chi tiết về sơ đồ mạch điện máy lạnh 3 pha, cách đấu dây điều hòa 3 pha đúng kỹ thuật, đồng thời cung cấp hướng dẫn thực tế kèm theo các lưu ý quan trọng về an toàn điện. Đây sẽ là tài liệu hữu ích dành cho kỹ thuật viên và người dùng muốn tự lắp đặt, bảo trì máy lạnh 3 pha.

1. Tìm Hiểu Về Điện 3 Pha Và Máy Lạnh 3 Pha

Điện 3 pha là hệ thống điện gồm ba dây pha (L1, L2, L3) và một dây trung tính (N), thường được sử dụng cho các thiết bị công suất lớn như máy lạnh công nghiệp, máy lạnh trung tâm VRV/VRF, máy lạnh multi 3 pha. Sử dụng điện 3 pha giúp truyền tải điện năng ổn định, giảm hao phí và tăng tuổi thọ thiết bị.

Máy lạnh 3 pha thường được lắp đặt ở các không gian rộng lớn như trung tâm thương mại, nhà xưởng, phòng hội nghị, nơi yêu cầu công suất làm lạnh cao và hoạt động liên tục.

2. Khi nào cần đấu điện điều hòa 3 pha?

Điều hòa sử dụng điện 3 pha thường được áp dụng trong các trường hợp sau:

• Không gian lớn hoặc công suất cao: Điều hòa 3 pha phù hợp cho các khu vực có diện tích rộng như trung tâm thương mại, phòng hội nghị, nhà xưởng, khu công nghiệp, hoặc các tòa nhà thương mại lớn. Ở những nơi này, nhu cầu làm mát lớn và liên tục, đòi hỏi công suất điều hòa mạnh mẽ mà điện 1 pha không đáp ứng được.
• Thiết bị công suất lớn: Các thiết bị điều hòa công nghiệp, máy móc lớn cần nguồn điện ổn định với công suất cao, điện 3 pha cung cấp đủ công suất và sự ổn định cần thiết cho hoạt động liên tục, tránh gián đoạn.
• Hiệu suất và tiết kiệm năng lượng: Hệ thống điện 3 pha giúp phân phối điện năng hiệu quả hơn, giảm tổn thất điện năng và biến đổi điện áp trong quá trình truyền tải, từ đó tiết kiệm điện năng và chi phí vận hành cho các thiết bị điều hòa công suất lớn.
• Môi trường công nghiệp và thương mại: Do đặc điểm cung cấp công suất lớn và ổn định, điện 3 pha thường được sử dụng trong các khu công nghiệp, nhà máy, tòa nhà thương mại, hội trường, nơi có nhiều thiết bị điện hoạt động đồng thời.

Đấu điện điều hòa 3 pha là cần thiết khi bạn sử dụng điều hòa công suất lớn trong các không gian rộng hoặc môi trường công nghiệp, nhằm đảm bảo nguồn điện ổn định, công suất đủ lớn và tiết kiệm năng lượng trong quá trình vận hành

2. Các Ký Hiệu Dây Điện Trong Sơ Đồ Đấu Dây Máy Lạnh 3 Pha

Trước khi tiến hành đấu dây, bạn cần hiểu rõ các ký hiệu dây điện trong sơ đồ kết nối điện máy lạnh 3 pha:

• L1, L2, L3: Ba dây pha nóng, cung cấp nguồn điện chính cho máy nén và quạt cục nóng.
• N (Neutral): Dây trung tính, dùng để cân bằng dòng điện.
• PE (Protective Earth): Dây tiếp địa, đảm bảo an toàn chống giật điện.
• Dây 1, 2: Dây cấp nguồn cho block (máy nén) trong mạch điện điều hòa 3 pha.
• Dây tín hiệu: Một số máy lạnh inverter có dây tín hiệu riêng để truyền dữ liệu điều khiển.

Hiểu đúng các ký hiệu giúp bạn tránh được lỗi đấu nhầm dây, bảo vệ bo mạch điều khiển và các linh kiện quan trọng.

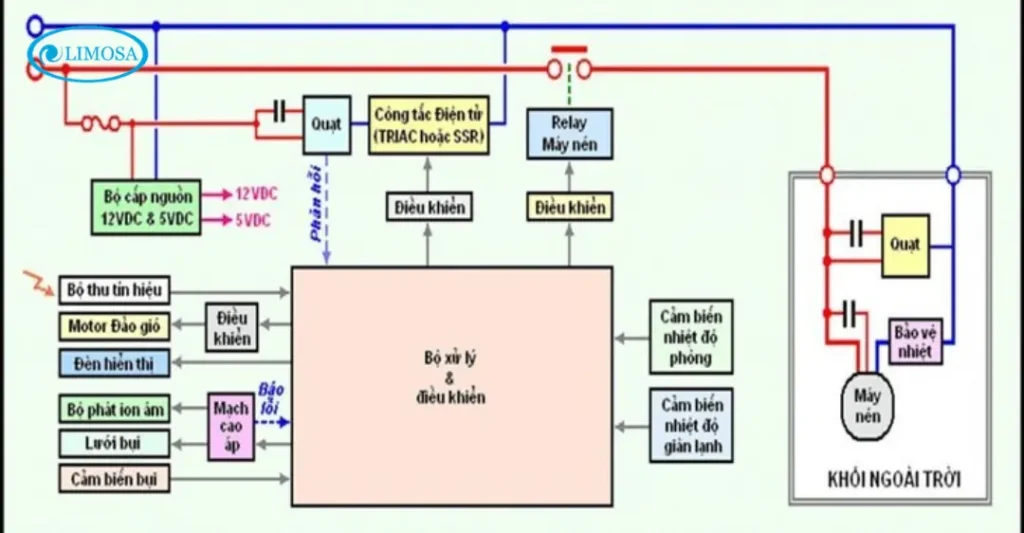

3. Hướng Dẫn Chi Tiết Cách Đấu Dây Máy Lạnh 3 Pha

Dưới đây là các bước chi tiết giúp bạn lựa chọn kích thước dây điện phù hợp và thực hiện đấu nối an toàn, hiệu quả cho máy lạnh 3 pha.

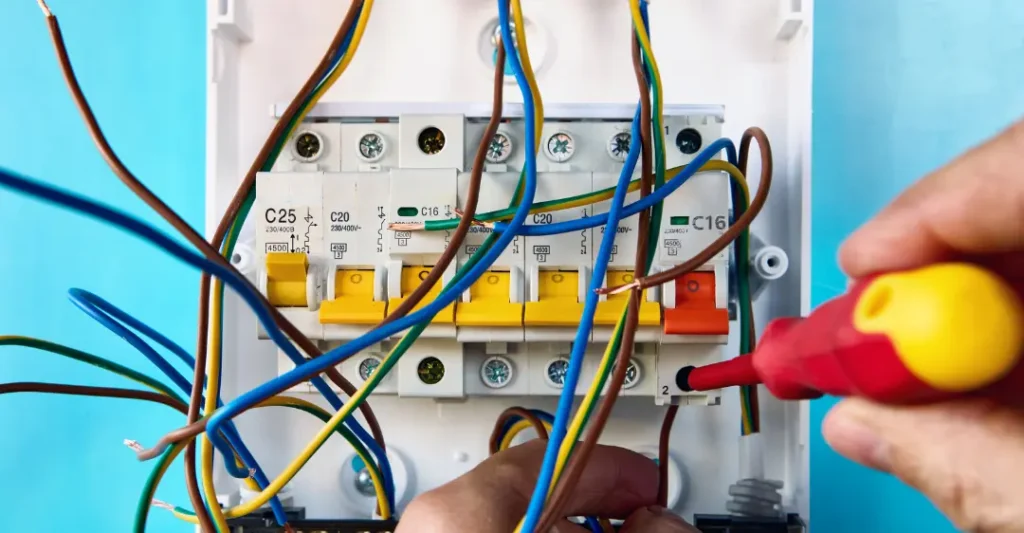

Bước 1: Lựa Chọn Kích Thước Dây Điện Phù Hợp

Việc chọn đúng tiết diện dây điện là rất quan trọng để đảm bảo an toàn và hiệu suất hoạt động của máy lạnh. Dây điện quá nhỏ sẽ gây quá tải, nóng chảy, trong khi dây quá lớn sẽ làm tăng chi phí không cần thiết.

Lưu ý: Bảng trên mang tính tham khảo, cần kiểm tra kỹ thông số kỹ thuật cụ thể của máy lạnh và quy định an toàn điện tại địa phương.

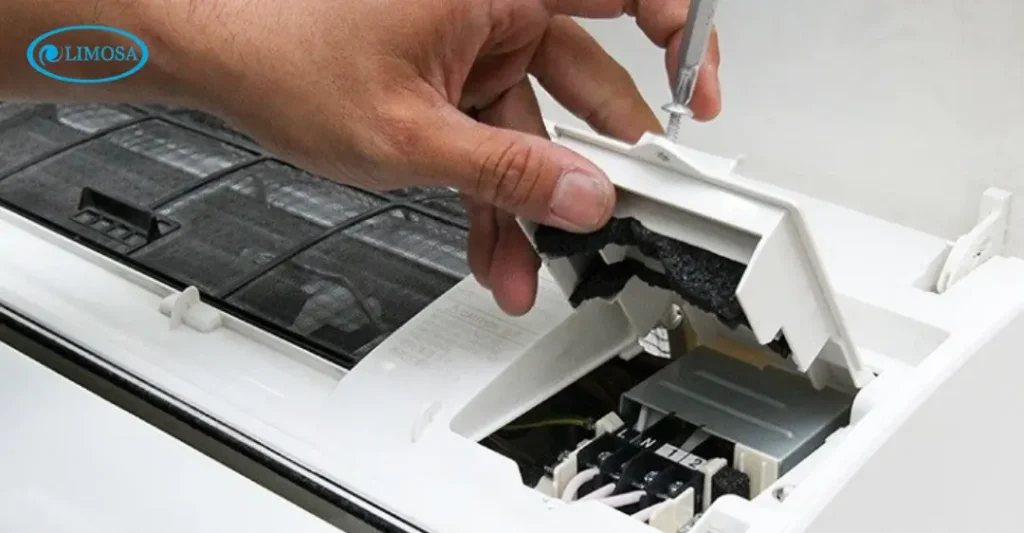

Bước 2: Mở Hộp Điều Khiển Dàn Lạnh Và Xác Định Các Đầu Dây

• Mở hộp điều khiển trên dàn lạnh, bạn sẽ thấy các đầu dây được đánh dấu rõ ràng:
  • L, N: Là dây pha nóng và pha lạnh, cấp nguồn chính cho máy.
  • 1, 2: Là dây cấp nguồn cho block máy nén.
• Đánh dấu hoặc ghi chú các đầu dây để tránh nhầm lẫn khi đấu nối.

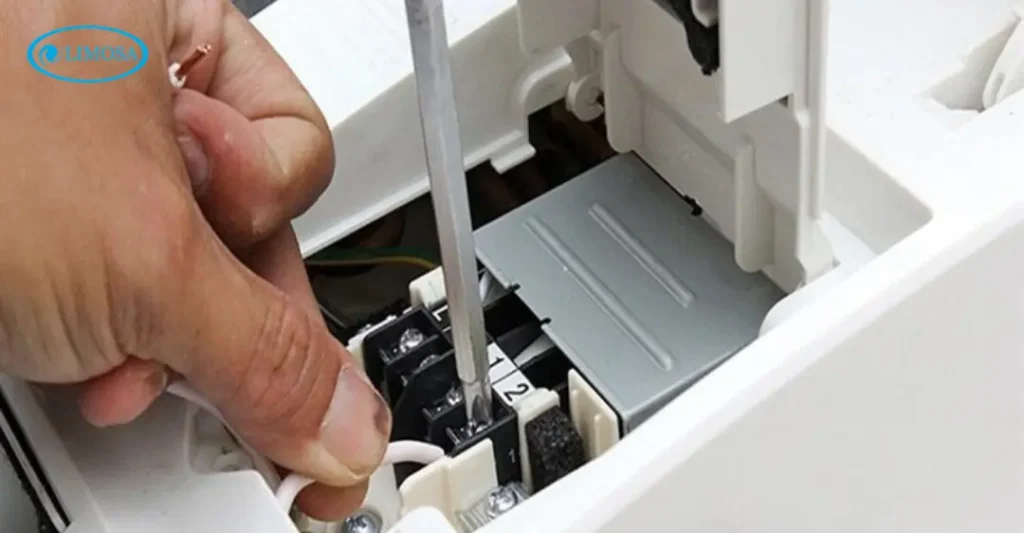

Bước 3: Đấu Nối Các Đầu Dây Trong Hộp Điều Khiển Dàn Lạnh

• Tiến hành đấu nối dây nguồn (L, N) và dây cấp block (1, 2) theo đúng sơ đồ mạch điện của máy lạnh 3 pha.
• Cẩn thận không đấu nhầm dây nguồn với dây cấp block để tránh gây hỏng bo mạch điều khiển hoặc thiết bị.
• Sử dụng dụng cụ chuyên dụng để đảm bảo các mối nối chắc chắn, không bị lỏng lẻo.

Bước 4: Mở Hộp Điều Khiển Dàn Nóng Và Đấu Nối Tương Tự

• Tương tự như dàn lạnh, mở hộp điều khiển dàn nóng.
• Đấu nối các đầu dây theo ký hiệu tương ứng, đảm bảo đúng vị trí và chắc chắn.
• Kiểm tra kỹ các mối nối, tránh tiếp xúc lỏng hoặc sai dây.

Bước 5: Kiểm Tra Và Hoàn Thiện

• Trước khi cấp điện, kiểm tra lại toàn bộ hệ thống đấu nối một lần nữa.
• Đảm bảo không có dây nào bị chập, đứt hoặc đấu nhầm.
• Đóng hộp điều khiển và đảm bảo an toàn trước khi bật nguồn cho máy lạnh hoạt động.

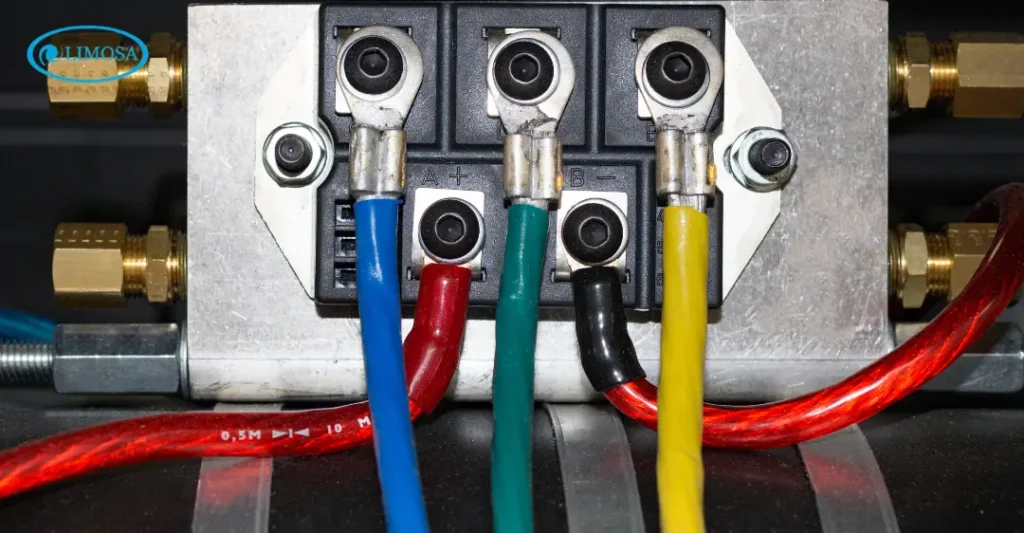

4. Các Linh Kiện Và Thiết Bị Quan Trọng Trong Mạch Điện Máy Lạnh 3 Pha

Để máy lạnh 3 pha hoạt động ổn định và an toàn, các linh kiện và thiết bị trong mạch điện đóng vai trò vô cùng quan trọng. Chúng giúp điều khiển, bảo vệ và tối ưu hiệu suất cho toàn bộ hệ thống. Dưới đây là các liên kiện và thiết bị quan trọng:

• Sơ đồ đấu dây block (máy nén) 3 pha: Hướng dẫn đấu dây block đúng cách, tránh chập cháy.
• Cách đấu khởi động từ 3 pha (contactor) cho máy lạnh: Contactor là thiết bị đóng ngắt nguồn điện cho máy nén, cần đấu đúng sơ đồ mạch contactor 3 pha để đảm bảo an toàn.
• Cách đấu rơ le nhiệt cho máy nén 3 pha: Rơ le nhiệt giúp bảo vệ block khỏi quá nhiệt, cần đấu nối chính xác.
• Đấu dây quạt cục nóng 3 pha: Hướng dẫn đấu dây quạt để quạt hoạt động ổn định, tránh cháy motor.
• Sơ đồ đấu tụ máy lạnh 3 pha: Tụ điện giúp máy nén khởi động mượt mà, cần đấu đúng cực và dây.

5. Các Lưu Ý An Toàn Khi Đấu Dây Máy Lạnh 3 Pha

An toàn điện là yếu tố then chốt khi thực hiện đấu dây máy lạnh 3 pha, giúp bảo vệ người sử dụng và đảm bảo tuổi thọ thiết bị. Để đảm bảo an toàn, bạn cần tuân thủ các bước sau:

• Ngắt hoàn toàn nguồn điện trước khi tiến hành đấu nối để tránh nguy cơ điện giật.
• Sử dụng dụng cụ cách điện và đồ bảo hộ lao động như găng tay, giày cách điện để bảo vệ bản thân trong quá trình làm việc.
• Kiểm tra kỹ sơ đồ đấu dây trước khi thực hiện để tránh đấu nhầm dây, gây hư hỏng thiết bị hoặc mất an toàn.
• Lắp đặt aptomat (CB) chống giật và thiết bị bảo vệ pha phù hợp nhằm ngắt điện tự động khi có sự cố, bảo vệ hệ thống điện hiệu quả.
• Gọi thợ sửa máy lạnh 3 pha uy tín, có chuyên môn nếu bạn không tự tin hoặc không có kinh nghiệm để đảm bảo công việc được thực hiện đúng kỹ thuật và an toàn.
• Kiểm tra và xử lý kịp thời các lỗi ngược pha, mất pha để tránh làm hỏng block máy nén và các linh kiện khác trong hệ thống.
• Đảm bảo môi trường làm việc sạch sẽ, khô ráo để giảm nguy cơ tai nạn điện và tăng hiệu quả thao tác.
• Thường xuyên bảo dưỡng và kiểm tra hệ thống điện để phát hiện sớm các dấu hiệu bất thường, từ đó có biện pháp xử lý kịp thời.

Tuân thủ nghiêm ngặt các biện pháp an toàn điện không chỉ giúp bạn hoàn thành công việc đấu dây máy lạnh 3 pha hiệu quả mà còn bảo vệ sức khỏe và tính mạng của chính mình cùng những người xung quanh.

6. Câu Hỏi Thường Gặp về sơ đồ đấu dây máy lạnh 3 pha

Sơ đồ đấu dây máy lạnh 3 pha có khó không?
Nếu bạn có kiến thức cơ bản về điện và tuân thủ đúng hướng dẫn, việc đấu dây không quá khó. Tuy nhiên, cần cẩn trọng và nên nhờ thợ chuyên nghiệp nếu không tự tin.

Làm sao để chọn dây điện phù hợp cho máy lạnh 3 pha?
Lựa chọn dây dựa trên công suất máy lạnh theo bảng tiết diện dây điện chuẩn, tránh dây quá nhỏ hoặc quá lớn.

Có thể tự đấu dây máy lạnh 3 pha tại nhà không?
Có thể nếu bạn có kiến thức và dụng cụ đầy đủ, nhưng tốt nhất nên gọi thợ sửa chữa uy tín để đảm bảo an toàn.

Làm thế nào để kiểm tra máy nén 3 pha có hoạt động đúng không?
Bạn có thể đo điện trở cuộn dây block 3 pha hoặc kiểm tra contactor 3 pha để xác định tình trạng hoạt động.

Sơ đồ đấu dây máy lạnh 3 pha là cơ sở quan trọng để đảm bảo hệ thống hoạt động ổn định và an toàn. Hiểu rõ cách đấu dây đúng kỹ thuật cùng các biện pháp an toàn sẽ giúp bảo vệ thiết bị và người sử dụng. Nếu cần hỗ trợ đấu dây hoặc sửa chữa, hãy liên hệ Trung Tâm Sửa Máy Lạnh Limosa để được tư vấn nhanh chóng và chính xác.
