Hướng Dẫn Mạch Điện Điều Khiển Kho Lạnh Chi Tiết

Mạch điện điều khiển kho lạnh là “bộ não” không thể thiếu trong hệ thống bảo quản hàng hóa đông lạnh. Bài viết này cung cấp kiến thức chi tiết về cấu tạo, nguyên lý hoạt động, cách thiết kế và khắc phục sự cố, kèm case study thực tế giúp bạn vận hành kho lạnh hiệu quả nhất.

1. Tổng quan về mạch điện điều khiển kho lạnh

Mạch điện điều khiển kho lạnh đóng vai trò trung tâm trong việc tự động hóa, giúp kho lạnh vận hành ổn định, tiết kiệm điện và đảm bảo an toàn tối đa cho hàng hóa. Hệ thống này có ba nhiệm vụ chính:

• Giám sát nhiệt độ: Luôn giữ nhiệt độ kho ổn định trong khoảng -25°C đến +15°C, phù hợp với từng loại sản phẩm.
• Điều chỉnh áp suất gas: Tối ưu hiệu suất làm lạnh, giúp máy nén hoạt động bền bỉ và hiệu quả.
• Bảo vệ an toàn: Tự động ngắt điện khi phát hiện sự cố như rò rỉ gas, chập điện hoặc quá nhiệt.

Nhờ đó, mạch điện điều khiển kho lạnh là giải pháp không thể thiếu cho các kho bảo quản thực phẩm, dược phẩm và hệ thống lạnh công nghiệp, góp phần duy trì chất lượng hàng hóa và an tâm cho doanh nghiệp.

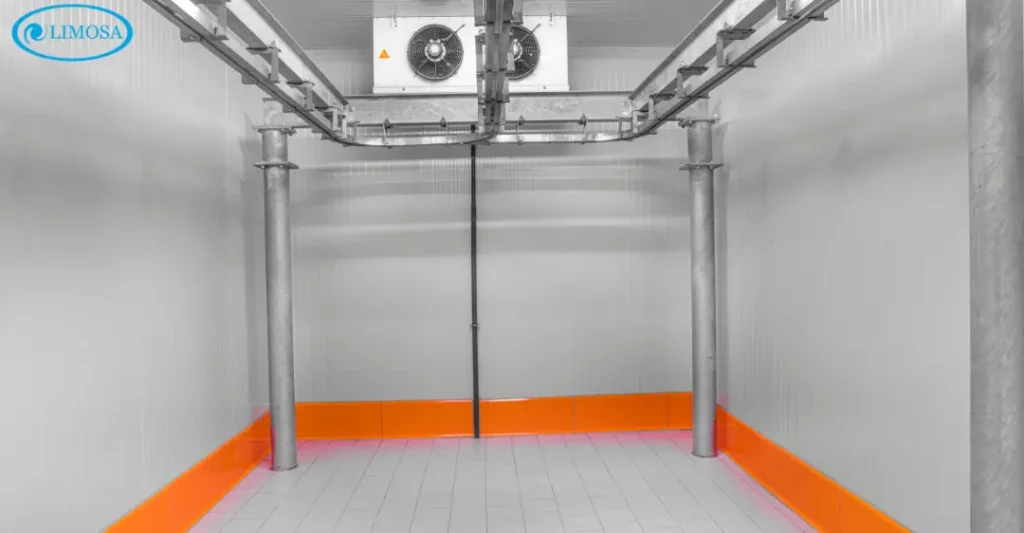

2. Cấu tạo chi tiết của mạch điện điều khiển kho lạnh

Mạch điện điều khiển kho lạnh được thiết kế gồm 3 bộ phận chính, đảm bảo vận hành trơn tru, an toàn và tiết kiệm năng lượng:

2.1. Mạch điều khiển nhiệt độ

• Cảm biến PT100: Đo nhiệt độ chính xác ±0.1°C, phạm vi -50°C → +50°C, giúp theo dõi liên tục nhiệt độ kho.
• Bộ điều khiển PID: Tiếp nhận tín hiệu từ cảm biến, tự động hiệu chỉnh van tiết lưu điện tử (EEV) để điều tiết lượng gas lỏng vào dàn bay hơi, duy trì nhiệt độ ổn định.
• Van điện từ Danfoss: Kiểm soát lưu lượng gas, tránh quá tải hoặc thiếu hụt gas ảnh hưởng đến hiệu suất làm lạnh.

2.2. Mạch bảo vệ an toàn

• Rơ-le quá tải Schneider: Tự ngắt mạch khi dòng điện vượt 150% định mức, bảo vệ máy nén khỏi cháy hỏng.
• Cảm biến áp suất Emerson: Giám sát áp suất gas tại đầu đẩy/hút, phát hiện tắc nghẽn hoặc rò rỉ, kích hoạt cảnh báo kịp thời.
• MCB chống giật: Ngăn ngừa rò điện, đảm bảo an toàn cho người vận hành và thiết bị.

2.3. Mạch truyền động & nguồn

• Contactor Mitsubishi: Điều khiển đóng/ngắt máy nén công suất lớn (10–100HP), giảm hao mòn cơ khí.
• Biến tần INVT: Điều chỉnh tốc độ quạt dàn lạnh theo tải nhiệt, tiết kiệm 20–30% điện năng so với quạt chạy trực tiếp.

Ưu điểm vượt trội:

• Ổn định nhiệt độ: Sai số chỉ ±0.5°C, phù hợp bảo quản hàng hóa nhạy cảm.
• Tự động hóa cao: Giảm 90% can thiệp thủ công, hạn chế sai sót.
• Tiết kiệm chi phí: Giảm 25–40% điện năng nhờ cơ chế điều chỉnh linh hoạt.

Nhờ cấu trúc này, hệ thống kho lạnh không chỉ duy trì hiệu suất hoạt động tối ưu mà còn tiết kiệm đáng kể chi phí vận hành và kéo dài thời gian sử dụng của các thiết bị bên trong.

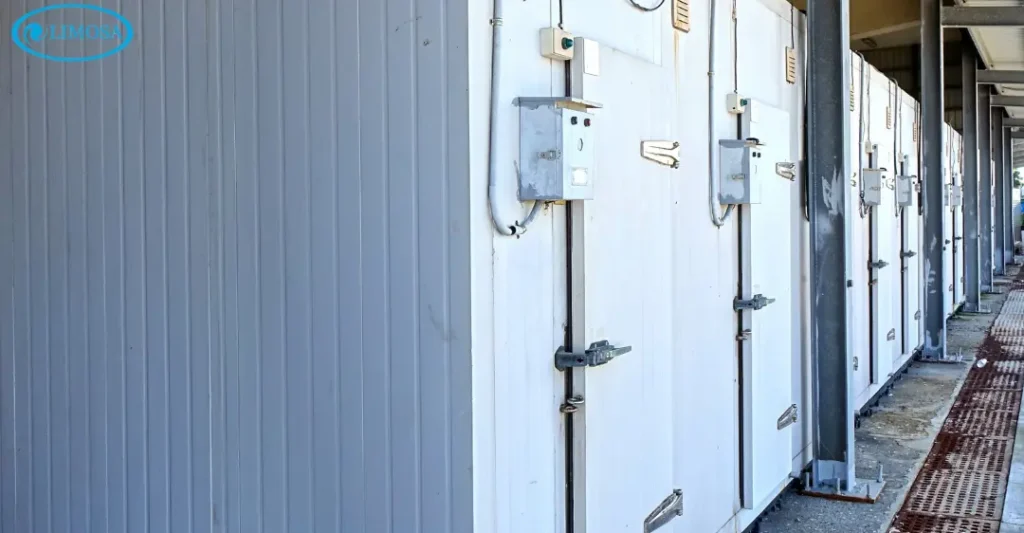

3. Nguyên lý hoạt động của hệ thống

Hệ thống điều khiển kho lạnh vận hành hoàn toàn tự động, đảm bảo nhiệt độ luôn ổn định và tiết kiệm năng lượng.

3.1. Quy trình làm lạnh tự động

• Bước 1: Khi nhiệt độ kho vượt ngưỡng cài đặt (ví dụ: -18°C), cảm biến PT100 sẽ gửi tín hiệu về bộ điều khiển.
• Bước 2: Bộ điều khiển PID lập tức kích hoạt máy nén và quạt dàn ngưng để bắt đầu quá trình làm lạnh.
• Bước 3: Van tiết lưu điện tử (EEV) mở khoảng 70%, cho phép gas lỏng lưu thông vào dàn bay hơi, giúp hạ nhiệt nhanh chóng.
• Bước 4: Khi nhiệt độ đạt mức mong muốn, van EEV tự động điều chỉnh về trạng thái duy trì, giữ nhiệt độ kho luôn ổn định mà không gây lãng phí điện năng.

3.2. Cơ chế xả băng thông minh

• Cảm biến độ dày tuyết liên tục theo dõi tình trạng bám tuyết trên dàn lạnh. Khi lớp tuyết dày hơn 3cm, hệ thống sẽ tự động kích hoạt điện trở xả đá.
• Chu kỳ xả băng thường diễn ra 6–8 lần mỗi ngày, mỗi lần kéo dài 15–20 phút (tùy theo độ ẩm thực tế), giúp dàn lạnh luôn sạch sẽ, đảm bảo hiệu suất làm lạnh tối ưu.

Nhờ nguyên lý hoạt động này, hệ thống kho lạnh luôn giữ nhiệt độ ổn định, tiết kiệm điện và hạn chế tối đa các sự cố do đóng tuyết hoặc quá tải nhiệt.

4. Hướng dẫn thiết kế mạch điện kho lạnh đạt chuẩn

Thiết kế mạch điện điều khiển kho lạnh cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo hệ thống vận hành ổn định, an toàn và tiết kiệm chi phí lâu dài.

4.1. Tiêu chuẩn thiết kế quan trọng

• IEC 60364-7-710: Đảm bảo cách điện và an toàn cho môi trường lạnh ẩm.
• AS/NZS 3000: Lựa chọn dây dẫn chống ăn mòn, phù hợp với điều kiện nhiệt độ thấp, độ ẩm cao.
• NFPA 70 (NEC): Tăng cường bảo vệ điện cho các thiết bị công nghiệp công suất lớn.

4.2. Quy trình thiết kế 5 bước hiệu quả

Bước 1: Tính toán tải lạnh

• Sử dụng công thức:
  Q = V × ΔT × 0.8
  (Q: công suất lạnh kW; V: thể tích kho m³; ΔT: chênh lệch nhiệt độ)
• Ví dụ: Kho 50m³, nhiệt độ yêu cầu -18°C → chọn máy nén Bitzer 20HP.

Bước 2: Lựa chọn linh kiện phù hợp

• Máy nén: Bitzer, Copeland, Danfoss.
• Cảm biến: PT100 (4-20mA) cho độ chính xác cao.
• Van tiết lưu điện tử (EEV): Danfoss hoặc Emerson.
• Thiết bị bảo vệ: Rơ-le Schneider, MCB chống giật.

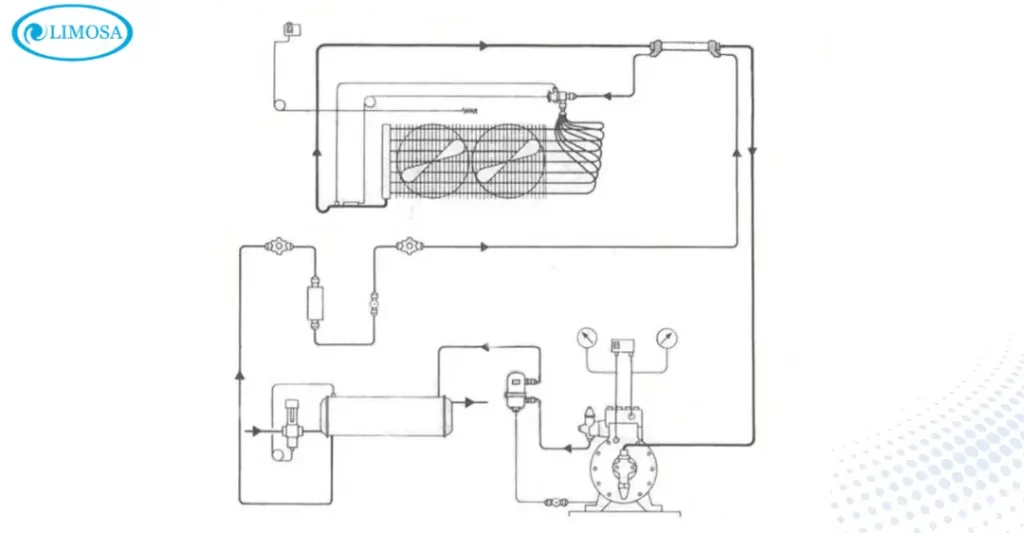

Bước 3: Thiết kế sơ đồ nguyên lý

• Sử dụng phần mềm chuyên dụng (AutoCAD Electrical, EPLAN).
• Bố trí cảm biến ở vị trí trung tâm kho, tách biệt mạch điều khiển và mạch động lực.
• Đảm bảo sơ đồ rõ ràng, dễ kiểm tra và bảo trì.

Bước 4: Lắp đặt và chạy thử

• Kiểm tra không tải: Đo điện trở cách điện, kiểm tra tiếp đất.
• Chạy thử có tải: Theo dõi áp suất gas, điều chỉnh van EEV để đảm bảo gas lỏng vào dàn bay hơi đều đặn.

Bước 5: Hiệu chỉnh bộ điều khiển PID

• Thông số tham khảo: P=2.5, I=0.1, D=0.05.
• Tinh chỉnh các giá trị này dựa trên thực tế vận hành để đạt nhiệt độ ổn định, tránh dao động.

4.3. Lưu ý khi thiết và lắp đặt

• Ưu tiên sử dụng biến tần cho quạt dàn lạnh để tiết kiệm điện năng và giảm tiếng ồn.
• Bọc cách nhiệt cho dây điện, sử dụng hộp đấu dây chống ẩm để bảo vệ hệ thống trong môi trường lạnh.
• Thiết kế thêm mạch bảo vệ sự cố: quá áp, thiếu gas, mất pha để tăng độ an toàn.

Ví dụ thực tế:
Kho lạnh 100m³ tại TP.HCM ứng dụng mạch điều khiển PID và van EEV Danfoss, giúp tiết kiệm 35% điện năng, duy trì nhiệt độ ổn định chỉ dao động ±0.5°C.

Lợi ích khi tuân thủ quy trình này:

• Tiết kiệm điện năng 25–40% so với hệ thống truyền thống.
• Thiết bị bền bỉ, giảm chi phí sửa chữa, thay thế.
• Đảm bảo an toàn tối đa cho người vận hành và hàng hóa trong kho.

Kết luận:
Khi thiết kế mạch điện kho lạnh, hãy luôn đặt yếu tố an toàn, tiết kiệm và hiệu quả lên hàng đầu. Quy trình bài bản cùng lựa chọn linh kiện chất lượng sẽ giúp hệ thống của bạn vận hành ổn định, lâu dài và tối ưu chi phí.

5. Sự cố thường gặp và cách khắc phục

Dưới đây là các sự cố phổ biến liên quan đến mạch điện điều khiển kho lạnh, nguyên nhân và giải pháp chi tiết:

Lưu Ý Khi Xử Lý Sự Cố:

• An toàn điện: Luôn ngắt nguồn trước khi kiểm tra, sử dụng dụng cụ bảo hộ.
• Vệ sinh định kỳ: Lau sạch bụi bẩn trên cảm biến, van điện từ, tiếp điểm relay.
• Gọi chuyên gia: Nếu sự cố phức tạp (ví dụ: lỗi board mạch, rò gas), hãy liên hệ kỹ thuật viên có chứng chỉ để tránh rủi ro.

6. Xu hướng công nghệ mới

Công nghệ hiện đại đang cách mạng hóa hệ thống kho lạnh, giúp tối ưu hiệu suất, tiết kiệm năng lượng và nâng cao độ tin cậy. Dưới đây là những xu hướng nổi bật:

6.1. Giám sát từ xa qua IoT

• Ứng dụng: Theo dõi nhiệt độ, áp suất, độ ẩm qua điện thoại/ máy tính bảng.
• Lợi ích:
  • Cảnh báo sự cố qua SMS/email khi vượt ngưỡng.
  • Xuất báo cáo tự động, phân tích xu hướng tiêu thụ điện.
• Ví dụ: Hệ thống Siemens MindSphere cho phép giám sát đa kho lạnh trên cùng nền tảng.

6.2. Bảo trì dự đoạn bằng AI

• Cơ chế: AI phân tích dữ liệu cảm biến để dự báo hỏng hóc (ví dụ: cảnh báo hỏng máy nén trước 72 giờ).
• Lợi ích:
  • Giảm 40% thời gian ngừng máy ngoài dự kiến.
  • Tối ưu lịch bảo trì, tiết kiệm 30% chi phí.
• Ví dụ: Công cụ IBM Watson IoT dự đoán lỗi cảm biến dựa trên mô hình machine learning.

6.3. Tích hợp năng lượng tái tạo

• Giải pháp: Kết hợp inverter với điện mặt trời, turbine gió.
• Lợi ích:
  • Giảm 50% hóa đơn điện nhờ tận dụng năng lượng sạch.
  • Giảm phát thải CO2, đáp ứng tiêu chuẩn ESG.
• Ví dụ: Kho lạnh 200m³ tại Bình Dương sử dụng hệ hybrid (điện lưới + solar), tiết kiệm 60 triệu đồng/tháng.

6.4. Công nghệ khác đáng chú ý

• Blockchain: Lưu trữ dữ liệu nhiệt độ an toàn, minh bạch cho chuỗi cung ứng.
• Digital Twin: Mô phỏng 3D hệ thống kho lạnh để tối ưu hóa thiết kế.
• Edge Computing: Xử lý dữ liệu tại chỗ, giảm độ trễ cho hệ thống giám sát.

Bảng so sánh hiệu quả:

Việc ứng dụng những công nghệ tiên tiến như IoT, AI và năng lượng tái tạo không chỉ nâng cao hiệu quả vận hành kho lạnh mà còn giúp doanh nghiệp tối ưu chi phí, tăng tính cạnh tranh và hướng tới phát triển bền vững trong kỷ nguyên số hóa hiện nay.

7. Câu hỏi về mạch điện điều khiển kho lạnh

Mạch điện điều khiển kho lạnh gồm những thành phần cơ bản nào?
Mạch điện điều khiển kho lạnh thường bao gồm: cảm biến nhiệt độ, bộ điều khiển trung tâm, mạch bảo vệ, máy nén, quạt và các thiết bị đóng cắt.

Mạch điện điều khiển kho lạnh có vai trò gì trong hệ thống bảo quản lạnh?
Mạch điện điều khiển kho lạnh giúp tự động hóa quá trình vận hành, kiểm soát nhiệt độ và bảo vệ thiết bị khỏi các sự cố như quá tải hoặc rò điện.

Nguyên lý hoạt động của mạch điện điều khiển kho lạnh là gì?
Hệ thống sử dụng cảm biến để đo nhiệt độ, gửi tín hiệu về bộ điều khiển. Bộ điều khiển sẽ điều chỉnh máy nén, quạt và van điện từ để giữ nhiệt độ kho lạnh luôn ổn định.

Những lỗi thường gặp ở mạch điện điều khiển kho lạnh là gì?
Các lỗi phổ biến gồm: máy nén không chạy, quạt không hoạt động, cảm biến nhiệt độ hỏng, hoặc mạch báo lỗi liên tục do sự cố kết nối hoặc linh kiện.

Khi lắp đặt mạch điện điều khiển kho lạnh cần lưu ý điều gì?
Cần chọn linh kiện đạt chuẩn, lắp đặt đúng kỹ thuật, đảm bảo cách điện tốt và kiểm tra kỹ lưỡng trước khi vận hành để hệ thống kho lạnh hoạt động an toàn, hiệu quả.

Mạch điện điều khiển kho lạnh là yếu tố quyết định đến chất lượng bảo quản hàng hóa và hiệu quả vận hành. Để hệ thống luôn ổn định, bền bỉ và tiết kiệm chi phí, hãy ưu tiên chọn linh kiện chất lượng, thiết kế đúng kỹ thuật và bảo trì thường xuyên. Nếu bạn cần tư vấn hoặc hỗ trợ chuyên sâu, đừng ngần ngại liên hệ ngay với Trung Tâm Sửa Máy Lạnh Limosa để đảm bảo kho lạnh luôn vận hành tối ưu.
