Hướng Dẫn Đọc Sơ Đồ Mạch Điện Máy Lạnh Inverter

Sơ đồ mạch điện máy lạnh Inverter là yếu tố quyết định đến hiệu suất và độ bền của hệ thống làm lạnh. Bài viết này cung cấp kiến thức toàn diện về cấu tạo, nguyên lý hoạt động, cách đấu dây và xử lý sự cố, kèm hình ảnh minh họa chi tiết. Dù bạn là kỹ thuật viên hay người dùng phổ thông, đây sẽ là tài liệu tham khảo hữu ích để hiểu rõ và vận hành máy lạnh Inverter tối ưu.

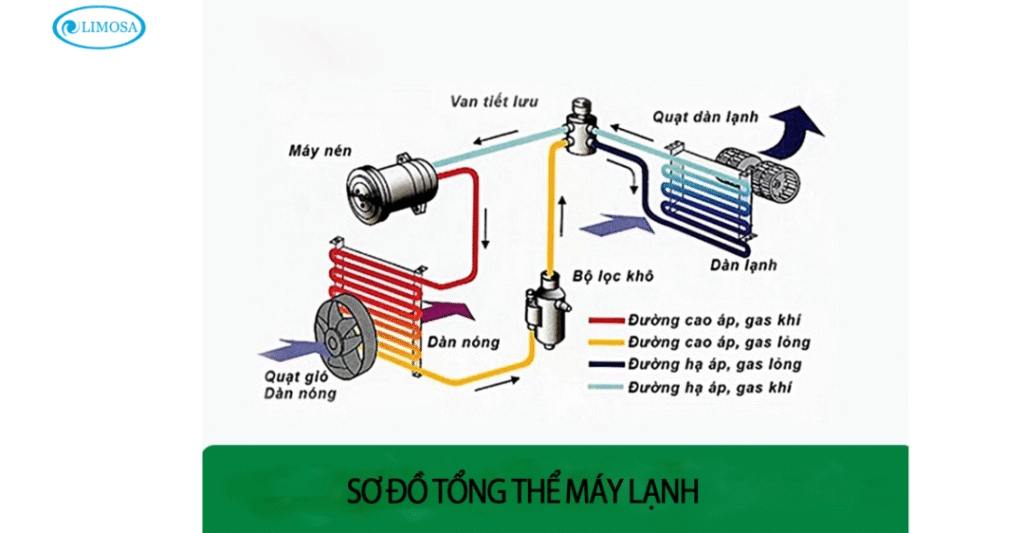

1. Tổng quan về mạch điện máy lạnh Inverter

Sơ đồ mạch điện máy lạnh Inverter là hệ thống điều khiển hiện đại, ứng dụng công nghệ biến tần để điều chỉnh tốc độ hoạt động của máy nén một cách linh hoạt và chính xác. Nhờ đó, máy lạnh Inverter vận hành êm ái, duy trì nhiệt độ ổn định và tiết kiệm từ 30–50% điện năng so với máy lạnh thông thường, do không phải bật tắt liên tục mà chỉ điều chỉnh công suất theo nhu cầu làm lạnh thực tế.

2. Cấu tạo chi tiết mạch điện Inverter

Để máy lạnh Inverter hoạt động hiệu quả, mạch điện cần có cấu tạo khoa học và đồng bộ. Dưới đây là các thành phần chính và chức năng nổi bật của từng bộ phận.

2.1. Bo mạch điều khiển chính (Main Control Board)

• Thành phần:
  • Vi xử lý trung tâm: Đóng vai trò như “bộ não” của hệ thống, tiếp nhận và xử lý tín hiệu từ remote, cảm biến nhiệt độ, cảm biến áp suất.
  • BIC công suất: Điều khiển dòng điện đến máy nén và các động cơ quạt, giúp thay đổi công suất linh hoạt theo nhu cầu làm lạnh.
  • Cảm biến nhiệt độ: Đặt tại nhiều vị trí (dàn lạnh, dàn nóng, không khí trong phòng) để thu thập dữ liệu nhiệt độ chính xác.
  • Rơ-le: Đảm nhiệm chức năng đóng/ngắt các thiết bị điện trong hệ thống, bảo vệ mạch khỏi quá tải hoặc sự cố bất thường.
• Chức năng:
  • Nhận lệnh từ remote và cảm biến, xử lý và đưa ra quyết định điều khiển toàn bộ hoạt động của máy nén, quạt dàn lạnh/nóng, van tiết lưu điện tử (EEV).
  • Bảo vệ hệ thống khỏi các sự cố như quá tải, chập điện, mất pha hoặc quá nhiệt, đảm bảo an toàn vận hành.

2.2. Mạch điều khiển máy nén biến tần

• Thành phần:
  • Cảm biến Hall: Đo tốc độ và vị trí của rotor trong máy nén, giúp điều khiển chính xác tốc độ quay.
  • Cuộn dây stator: Tạo từ trường, phối hợp với module IGBT để điều chỉnh tốc độ máy nén theo tín hiệu điều khiển.
  • Module IGBT: Chuyển đổi nguồn điện DC thành AC 3 pha với tần số thay đổi, điều chỉnh công suất máy nén từ 20–120Hz.
• Chức năng:
  • Điều chỉnh tần số hoạt động của máy nén, giúp máy lạnh vận hành êm ái, tiết kiệm điện năng và duy trì nhiệt độ ổn định.

2.3. Mạch nguồn (Power Supply)

• Thành phần:
  • Cầu chỉnh lưu: Biến đổi điện áp AC 220V thành dòng điện DC cao áp.
  • Tụ lọc: Ổn định dòng điện DC, giảm nhiễu và bảo vệ linh kiện điện tử.
  • Biến áp xung: Chuyển đổi điện áp DC cao thành các mức điện áp thấp (12V, 5V) cung cấp cho vi mạch và cảm biến.
• Chức năng:
  • Đảm bảo cung cấp nguồn điện ổn định, liên tục và an toàn cho toàn bộ hệ thống điều khiển.

2.4. Hệ thống cảm biến

• Cảm biến nhiệt độ:
  • Được bố trí ở dàn lạnh, dàn nóng và môi trường xung quanh, giúp hệ thống điều khiển nhận biết và điều chỉnh nhiệt độ phù hợp với từng giai đoạn làm lạnh.
• Cảm biến áp suất:
  • Theo dõi áp suất gas trong hệ thống, phát hiện các bất thường như rò rỉ hoặc tắc nghẽn, từ đó gửi cảnh báo hoặc tự động ngắt hệ thống để bảo vệ thiết bị.

2.5. Mạch giao và hiển thị

• Thành phần:
  • Màn hình LED/LCD: Hiển thị trạng thái hoạt động, nhiệt độ, mã lỗi và các thông số kỹ thuật.
  • Cổng giao tiếp (WiFi/Bluetooth): Cho phép điều khiển máy lạnh từ xa qua ứng dụng di động (trên các dòng máy lạnh thông minh).
• Chức năng:
  • Giúp người dùng dễ dàng theo dõi, điều chỉnh và xử lý các sự cố nhanh chóng.

2.6. Hệ thống tản nhiệt

• Thành phần:
  • Tản nhiệt nhôm: Gắn trên các linh kiện công suất lớn như IC, IGBT để giải nhiệt hiệu quả.
  • Quạt làm mát: Hỗ trợ lưu thông không khí, giảm nhiệt độ cho bo mạch, kéo dài tuổi thọ linh kiện.
• Chức năng:
  • Đảm bảo các linh kiện điện tử luôn hoạt động trong điều kiện nhiệt độ an toàn, hạn chế nguy cơ cháy nổ.

Mạch điện máy lạnh Inverter là sự kết hợp tinh vi giữa phần cứng và phần mềm, giúp máy lạnh vận hành thông minh, tiết kiệm điện, ổn định nhiệt độ và kéo dài tuổi thọ thiết bị. Việc hiểu rõ cấu tạo từng bộ phận sẽ giúp bạn dễ dàng bảo trì, sửa chữa cũng như khai thác tối đa hiệu quả của hệ thống.

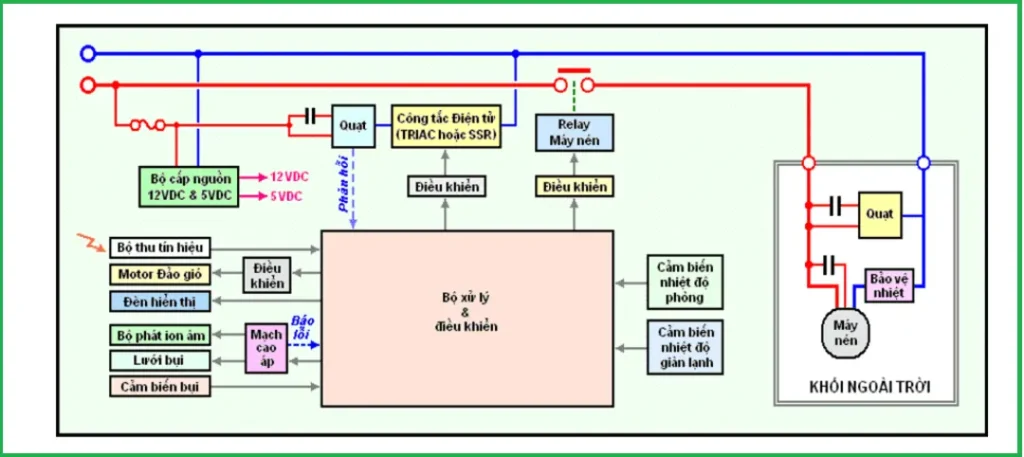

3. Nguyên lý hoạt động của mạch điện Inverter

Mạch điện Inverter hoạt động dựa trên cơ chế thông minh, giúp tối ưu hóa hiệu suất làm lạnh và tiết kiệm năng lượng tối đa. Dưới đây là quy trình chi tiết:

3.1. Quy trình làm lạnh thông minh

• Khởi động mềm (Soft Start):
  Máy nén tăng tốc từ từ thay vì khởi động đột ngột, giúp giảm 30–50% dòng điện khởi động, hạn chế hao mòn cơ khí và tiết kiệm điện năng.
• Điều chỉnh công suất linh hoạt:
  • Cảm biến nhiệt độ liên tục gửi dữ liệu về bộ điều khiển PID.
  • PID tự động tính toán và điều chỉnh tần số máy nén (20–120Hz) để duy trì nhiệt độ ổn định trong phạm vi ±1°C, tránh dao động nhiệt gây khó chịu.
• Duy trì chế độ tiết kiệm:
  Khi đạt nhiệt độ cài đặt, máy nén giảm công suất xuống 30–70% (tùy model), hoạt động ở chế độ duy trì để tiết kiệm điện mà vẫn đảm bảo hiệu quả làm lạnh.

3.2. Cơ chế xả băng tự động

• Kích hoạt xả băng:
  • Cảm biến độ dày tuyết phát hiện lớp đá ≥3cm → Kích hoạt điện trở xả đá hoặc đảo chiều gas nóng.
  • Quá trình xả băng diễn ra trong 15–20 phút, làm tan chảy lớp đá trên dàn lạnh.
• Chu kỳ xả băng:
  Thực hiện 6–8 lần/ngày tùy độ ẩm môi trường. Chu kỳ này ngăn đóng tuyết quá mức, đảm bảo hiệu suất trao đổi nhiệt luôn đạt ≥90%.

3.3. Ưu điểm vượt trội công nghệ Inverter

4. Hướng dẫn đấu dây mạch điện Inverter

Đấu dây mạch điện Inverter đúng kỹ thuật giúp máy lạnh hoạt động ổn định, an toàn và tiết kiệm điện. Dưới đây là quy trình chi tiết:

4.1. Chuẩn bị dụng cụ

• Ampe kìm: Đo dòng điện, kiểm tra tải.
• Đồng hồ VOM: Kiểm tra điện áp, điện trở, thông mạch.
• Tuốc nơ vít: Tháo lắp vít, đấu nối dây.
• Băng keo cách điện: Bảo vệ mối nối.
• Dây điện 2,5mm²: Phù hợp máy 12.000 BTU (công suất ~1.5 HP).

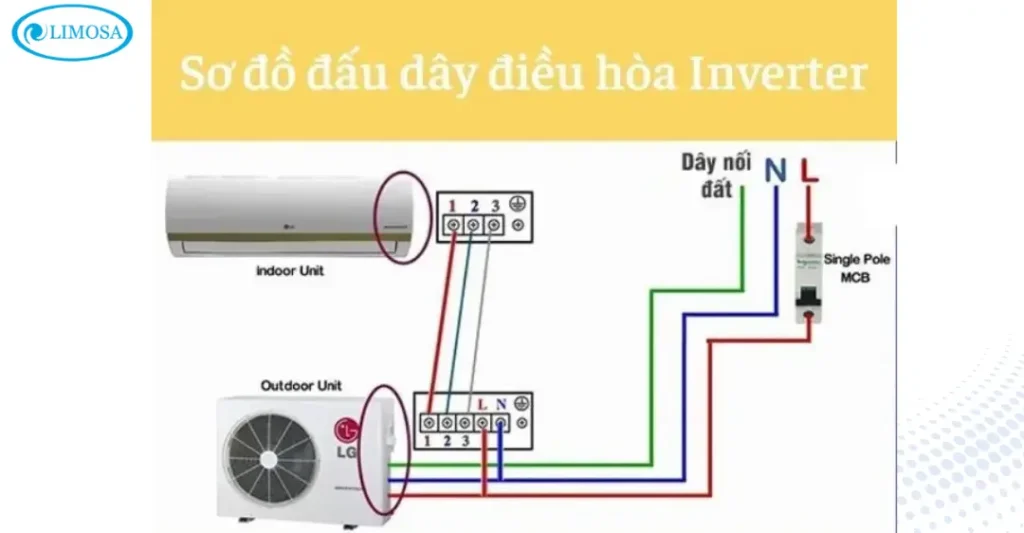

4.2. Sơ đồ đấu dây chi tiết

4.3. Các bước thực hiện

• Bước 1: Đánh dấu đầu dây
  • Dùng bút dạ ghi chú rõ L, N, 1, 2, 3 trên từng đầu dây để tránh nhầm lẫn khi đấu nối.
• Bước 2: Đấu dây tín hiệu và nguồn
  • Đấu dây 1, 2 từ dàn lạnh sang dàn nóng theo đúng ký hiệu trên sơ đồ.
  • Đấu dây 3 vào giắc tín hiệu, đảm bảo tiếp xúc chắc chắn và đúng vị trí.
• Bước 3: Kết nối nguồn điện
  • Đấu dây L và N vào aptomat hoặc ổ cắm chuyên dụng (ưu tiên dùng aptomat 20A để đảm bảo an toàn).
• Bước 4: Kiểm tra mối nối
  • Sử dụng đồng hồ VOM đo thông mạch giữa các dây, đảm bảo không có hiện tượng chập chờn.
  • Kiểm tra điện áp tại đầu vào L-N, đảm bảo đạt 220V ±10%.
• Bước 5: Bảo vệ mối nối
  • Quấn băng keo cách điện kín các mối nối để chống oxy hóa và ngăn ngừa rò điện.

4.4. Lưu ý an toàn

• Luôn ngắt nguồn trước khi đấu dây → Tránh điện giật/chập cháy.
• Chọn dây phù hợp:
  • Máy 9.000–12.000 BTU: Dây 2,5mm².
  • Máy 18.000–24.000 BTU: Dây 4–6mm².
• Kiểm tra sơ đồ hãng: Một số model (Daikin, LG) có sơ đồ đấu dây riêng.
• Gọi kỹ thuật viên nếu gặp lỗi E1/E2 (lỗi đấu dây) hoặc không rõ cách thao tác.

5. Sự cố thường gặp và cách khắc phục

Dưới đây là các sự cố phổ biến khi sử dụng máy lạnh Inverter, nguyên nhân và giải pháp chi tiết giúp bạn xử lý nhanh chóng, an toàn:

5.1. Máy nén không hoạt động

5.2. Quạt chạy yếu/không chạy

Lưu ý:

• Tắt máy trước khi vệ sinh quạt → Tránh điện giật.

5.3. Rò điện

Cách kiểm tra:

• Dùng bút thử điện hoặc VOM đo điện áp rò → Nếu >30V, cần xử lý ngay.

5.4. Máy lạnh chảy nước

5.5. Máy Kêu To Bất Thường

5.6. Bảng mã lỗi thường gặp

Lưu ý an toàn:

• Luôn ngắt nguồn trước khi sửa chữa.
• Đeo găng tay cách điện và sử dụng dụng cụ chuyên dụng.
• Gọi kỹ thuật viên nếu sự cố phức tạp (ví dụ: rò gas, cháy board).

6. Lưu ý sử dụng máy lạnh Inverter

Để mạch điện máy lạnh Inverter luôn hoạt động ổn định, bền bỉ và hạn chế tối đa sự cố, bạn nên chú ý những điểm sau:

6.1. Vệ sinh định kỳ

• Làm sạch dàn tản nhiệt, cánh quạt và thay lọc gió mỗi 3–6 tháng để ngăn bụi bẩn bám vào linh kiện, giúp máy lạnh làm mát hiệu quả và tiết kiệm điện hơn.
• Vệ sinh bo mạch bằng chổi mềm hoặc khí nén, tránh để nước hoặc hóa chất tiếp xúc trực tiếp lên linh kiện.

6.2. Kiểm tra và bảo vệ đầu nối

• Siết chặt các đầu nối, kiểm tra dây dẫn, ổ cắm, phích cắm để phát hiện sớm hiện tượng lỏng lẻo, oxy hóa hoặc cháy sém.
• Xử lý ngay các mối nối bị đen, đổi màu hoặc rỉ sét để tránh nguy cơ chập cháy mạch điện.

6.3. Sử dụng ổn áp

• Trang bị ổn áp cho máy lạnh, nhất là ở khu vực điện áp không ổn định, để bảo vệ mạch điện khỏi sụt áp hoặc tăng áp đột ngột, tránh hỏng board mạch.

6.4. Kiểm tra linh kiện định kỳ

• Đo kiểm các cảm biến, tụ điện, IC công suất để phát hiện sớm linh kiện yếu hoặc lỗi.
• Thay thế linh kiện chính hãng, đúng chủng loại để đảm bảo an toàn và độ bền cho hệ thống.

6.5. Phòng chống ẩm mốc và côn trùng

• Đặt máy lạnh ở nơi khô ráo, thoáng mát, tránh nước mưa hoặc hơi ẩm xâm nhập vào bo mạch.
• Sử dụng hộp bảo vệ bo mạch đạt chuẩn IP65 nếu lắp đặt ở nơi ẩm thấp.

6.6. Bảo trì chuyên nghiệp

• Định kỳ 6–12 tháng, nhờ kỹ thuật viên kiểm tra tổng thể, vệ sinh sâu và hiệu chỉnh lại hệ thống điều khiển để đảm bảo máy lạnh luôn hoạt động tối ưu.

Lưu ý:
Luôn ngắt nguồn điện trước khi bảo trì, sử dụng dụng cụ cách điện và tuân thủ hướng dẫn an toàn của nhà sản xuất.

Thực hiện bảo trì đúng cách sẽ giúp tăng tuổi thọ mạch điện, tiết kiệm chi phí sửa chữa và giữ cho máy lạnh Inverter vận hành êm ái, hiệu quả lâu dài.

7. Câu hỏi thường gặp về sơ đồ mạch điện máy lạnh Inverter

1. Sơ đồ mạch điện máy lạnh Inverter gồm những bộ phận chính nào?
Sơ đồ mạch điện máy lạnh Inverter thường bao gồm: bo mạch điều khiển chính, mạch nguồn, mạch điều khiển quạt, mạch cảm biến và các dây đấu nối nguồn, tín hiệu.

2. Ý nghĩa các dây L, N, 1, 2, 3 trong sơ đồ đấu dây máy lạnh Inverter là gì?

• L và N là dây nguồn (pha nóng, pha lạnh) nối với aptomat hoặc ổ cắm.
• Dây 1, 2 cấp nguồn cho dàn nóng, dây 3 truyền tín hiệu điều khiển giữa dàn lạnh và dàn nóng.

3. Nguyên lý hoạt động của mạch điện máy lạnh Inverter ra sao?
Mạch điện nhận tín hiệu từ remote, cảm biến nhiệt độ và điều chỉnh công suất máy nén, quạt, giúp tiết kiệm điện và duy trì nhiệt độ ổn định.

4. Khi đấu dây theo sơ đồ mạch điện máy lạnh Inverter cần lưu ý gì?
Cần đánh dấu rõ các đầu dây, đấu đúng thứ tự L, N, 1, 2, 3; tuyệt đối không nhầm dây tín hiệu với dây nguồn để tránh cháy board mạch hoặc hỏng máy nén.

5. Những lỗi thường gặp khi lắp đặt hoặc sử dụng sơ đồ mạch điện máy lạnh Inverter là gì?
Các lỗi phổ biến gồm: máy nén không hoạt động, quạt chạy yếu, rò điện, cảm biến nhiệt độ hỏng hoặc đấu nhầm dây gây báo lỗi, cháy board.

6. Làm sao để bảo trì và kéo dài tuổi thọ mạch điện máy lạnh Inverter?
Vệ sinh định kỳ, kiểm tra và siết chặt các đầu nối, sử dụng ổn áp, thay thế linh kiện đúng chuẩn và kiểm tra cảm biến thường xuyên để đảm bảo hệ thống hoạt động ổn địn

Sơ đồ mạch điện máy lạnh Inverter là “trái tim” của hệ thống làm lạnh thế hệ mới. Hiểu rõ cấu tạo và nguyên lý giúp bạn vận hành thiết bị hiệu quả, tiết kiệm chi phí sửa chữa. Để đảm bảo an toàn, hãy liên hệ Trung Tâm Sửa Máy Lạnh Limosa khi gặp sự cố phức tạp.
