Khám Phá Nguyên Lý Hoạt Động Sơ Đồ Điện Tủ Lạnh Sanyo

Sơ đồ điện tủ lạnh Sanyo là yếu tố quan trọng giúp bạn hiểu rõ cấu tạo, nguyên lý vận hành và cách xử lý các sự cố thường gặp trên tủ lạnh. Bài viết này Trung Tâm Sửa Máy Lạnh Limosa sẽ cung cấp cho bạn cái nhìn tổng quan, chi tiết về sơ đồ mạch điện, nguyên lý hoạt động, cách kiểm tra và sửa chữa dựa trên sơ đồ, giúp bạn dễ dàng bảo trì và sử dụng tủ lạnh Sanyo hiệu quả hơn.

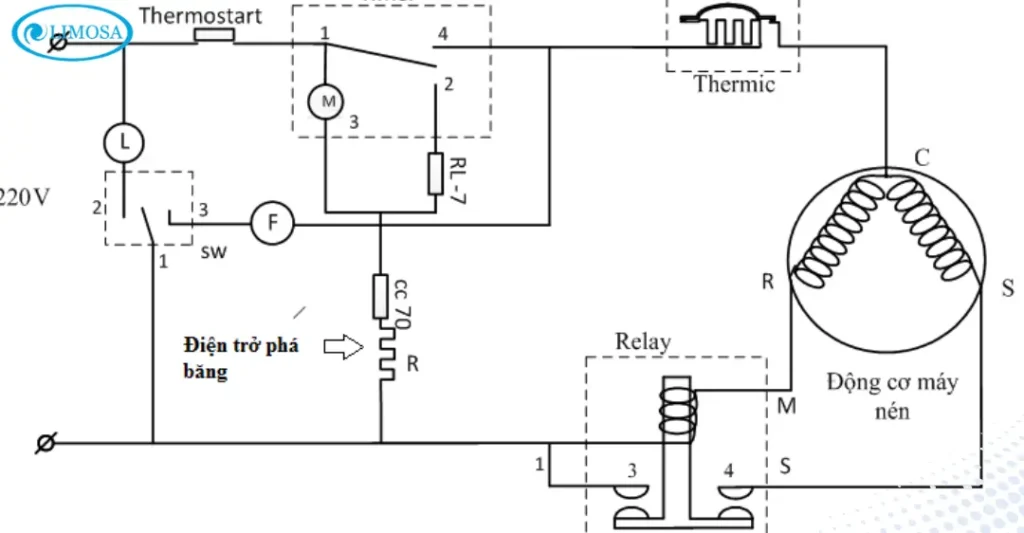

1. Tầm quan trọng của sơ đồ điện tủ lạnh Sanyo

Tủ lạnh Sanyo là thương hiệu được nhiều gia đình Việt Nam ưa chuộng nhờ độ bền cao và khả năng làm lạnh ổn định. Tuy nhiên, trong quá trình sử dụng, tủ lạnh có thể gặp phải các sự cố về điện, ảnh hưởng đến hiệu suất hoạt động hoặc gây hỏng hóc.

Việc hiểu rõ sơ đồ mạch điện tủ lạnh Sanyo mang lại nhiều lợi ích thiết thực như:

• Giúp bạn nắm bắt cấu trúc và nguyên lý vận hành của tủ lạnh một cách rõ ràng.
• Dễ dàng phát hiện và xử lý các lỗi thường gặp mà không cần phải mất nhiều thời gian tìm kiếm nguyên nhân.
• Hỗ trợ thợ sửa chữa làm việc nhanh chóng và chính xác hơn khi có sơ đồ chi tiết.
• Tiết kiệm chi phí sửa chữa và giảm thiểu thời gian máy ngừng hoạt động.

Nhờ vậy, việc nắm vững sơ đồ mạch điện không chỉ giúp bạn bảo dưỡng và sửa chữa hiệu quả mà còn kéo dài tuổi thọ cho tủ lạnh Sanyo.

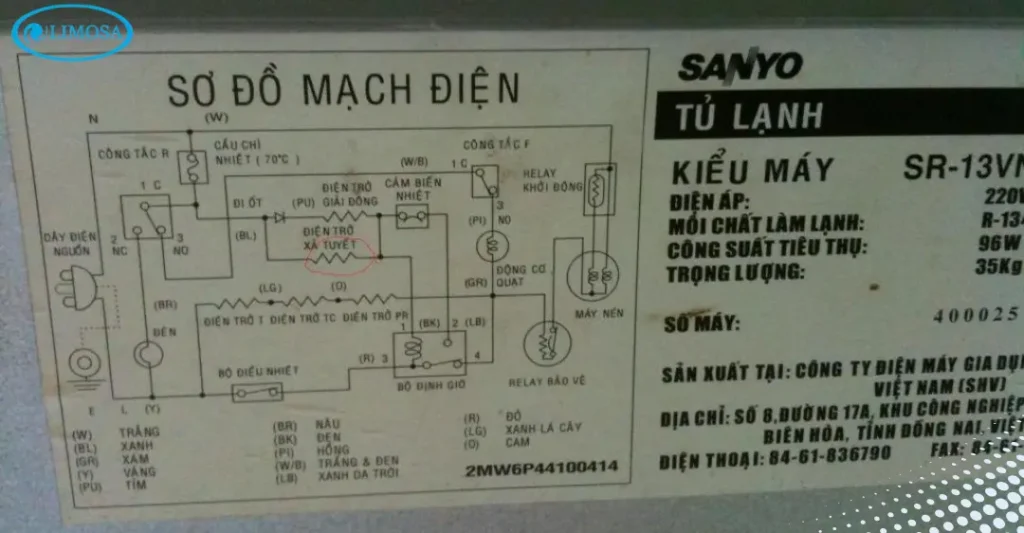

2. Sơ đồ mạch điện tủ lạnh Sanyo chi tiết

Để dễ dàng theo dõi hoạt động cũng như xử lý các sự cố của tủ lạnh Sanyo, việc hiểu rõ sơ đồ mạch điện tủ lạnh Sanyo chi tiết là rất quan trọng. Phần dưới đây sẽ giúp bạn làm quen với các bộ phận chính và cách chúng kết nối trong hệ thống điện của thiết bị.

2.1. Các thành phần chính trong sơ đồ mạch điện tủ lạnh Sanyo

Sơ đồ mạch điện tủ lạnh Sanyo bao gồm nhiều linh kiện phối hợp nhịp nhàng với nhau để đảm bảo tủ lạnh hoạt động ổn định và hiệu quả. Dưới đây là các bộ phận chính bạn cần biết:

• Dây điện nguồn: Đây là nguồn cấp điện chính cho toàn bộ hệ thống, thường sử dụng phích cắm 2 chấu tiêu chuẩn.
• Đèn chiếu sáng: Được bố trí ở ngăn mát, giúp người dùng dễ dàng quan sát bên trong tủ.
• Bộ điều nhiệt (Thermostat): Có nhiệm vụ điều chỉnh nhiệt độ bên trong tủ bằng cách ngắt hoặc cấp điện cho máy nén và quạt dựa trên mức nhiệt đã cài đặt.
• Bộ định giờ (Timer): Điều khiển chu kỳ làm lạnh và quá trình xả tuyết tự động, giúp duy trì hiệu suất làm lạnh ổn định.
• Relay khởi động và relay bảo vệ máy nén: Relay khởi động giúp máy nén khởi động dễ dàng, còn relay bảo vệ ngăn ngừa tình trạng quá dòng gây hỏng máy nén.
• Máy nén (block): Là trung tâm của hệ thống làm lạnh, có nhiệm vụ nén gas lạnh và tuần hoàn gas qua các bộ phận khác.
• Động cơ quạt dàn lạnh: Giúp lưu thông không khí lạnh đều khắp bên trong tủ, đảm bảo nhiệt độ đồng đều.
• Công tắc cửa (Công tắc F và R): Điều khiển hoạt động của quạt và đèn khi cửa tủ được mở hoặc đóng.
• Điện trở xả tuyết và các thiết bị xả tuyết: Có chức năng làm tan lớp tuyết bám trên dàn lạnh, giúp tủ hoạt động hiệu quả hơn.
• Cảm biến nhiệt (Sò lạnh) và cầu chì nhiệt (Sò nóng): Giám sát nhiệt độ và bảo vệ quá trình xả tuyết, tránh tình trạng quá nhiệt hoặc đóng tuyết quá mức.

Hiểu rõ chức năng của từng bộ phận trong bản vẽ mạch điện tủ lạnh Sanyo sẽ giúp bạn dễ dàng theo dõi, kiểm tra và xử lý sự cố khi cần thiết.

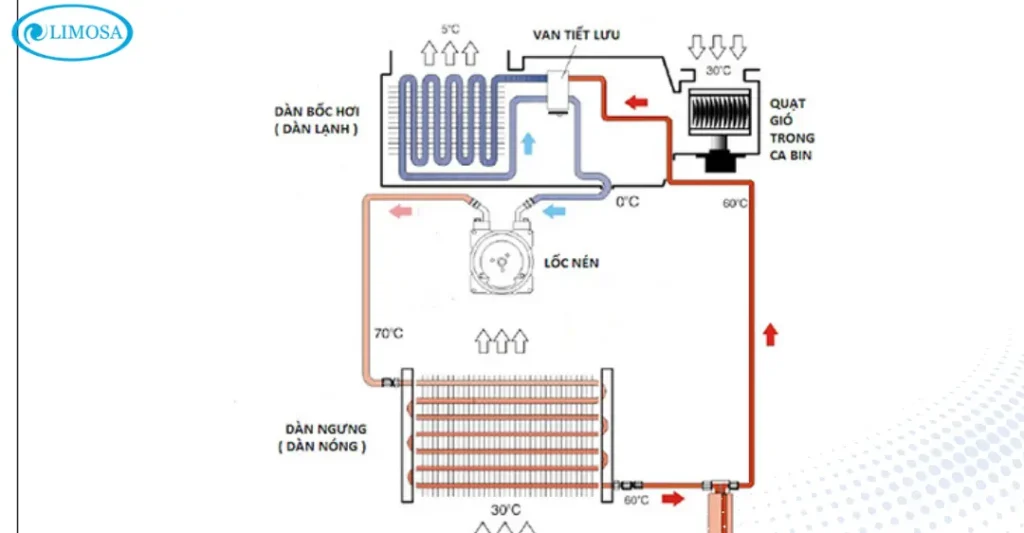

2.2. Nguyên lý hoạt động của sơ đồ điện tủ lạnh Sanyo

Hiểu rõ nguyên lý vận hành của sơ đồ điện tủ lạnh Sanyo sẽ giúp bạn dễ dàng kiểm soát và xử lý các sự cố khi tủ lạnh gặp vấn đề. Cụ thể, quá trình hoạt động diễn ra như sau:

• Máy nén có nhiệm vụ nén gas lạnh và tuần hoàn gas qua các bộ phận trong hệ thống để hấp thụ nhiệt từ bên trong tủ và thải ra ngoài, giúp làm mát không gian bên trong tủ lạnh.

• Bộ điều nhiệt (Thermostat) sẽ điều chỉnh nhiệt độ bằng cách tự động ngắt hoặc cấp điện cho máy nén và quạt dựa trên mức nhiệt đã được cài đặt trước đó, giúp duy trì nhiệt độ ổn định trong tủ.

• Bộ định giờ (Timer) kiểm soát chu kỳ làm lạnh và quá trình xả tuyết, đảm bảo tủ không bị đóng tuyết quá mức gây ảnh hưởng đến hiệu suất làm lạnh.

• Quạt dàn lạnh có nhiệm vụ lưu thông không khí lạnh đều khắp bên trong tủ, giúp nhiệt độ được phân bố đồng đều.

• Khi bạn mở cửa tủ, công tắc cửa sẽ tự động ngắt quạt để giảm thất thoát hơi lạnh ra ngoài, đồng thời bật đèn chiếu sáng bên trong để bạn dễ dàng quan sát.

• Quá trình xả tuyết được kích hoạt khi bộ định giờ cấp điện qua chân xả tuyết, làm nóng điện trở xả tuyết để làm tan lớp tuyết bám trên dàn lạnh, giúp duy trì hiệu suất làm lạnh tối ưu.

Hiểu được các bước vận hành này sẽ giúp bạn dễ dàng theo dõi và xử lý các sự cố liên quan đến hệ thống điện của tủ lạnh Sanyo.

3. Hướng dẫn kiểm tra và xử lý sự cố dựa trên sơ đồ điện tủ lạnh Sanyo

Khi tủ lạnh Sanyo gặp sự cố, việc hiểu và áp dụng đúng sơ đồ điện sẽ giúp bạn nhanh chóng xác định nguyên nhân và khắc phục hiệu quả. Dưới đây là những lỗi phổ biến và cách kiểm tra đơn giản bạn có thể thực hiện ngay tại nhà.

3.1. Những sự cố thường gặp liên quan đến mạch điện

Trong quá trình sử dụng, tủ lạnh Sanyo có thể gặp một số lỗi phổ biến liên quan đến hệ thống điện như:

• Quạt dàn lạnh không quay hoặc quay yếu, khiến không khí lạnh không được lưu thông đều trong tủ, làm giảm hiệu quả làm lạnh.
• Máy nén không hoạt động hoặc hoạt động không ổn định, gây ra tình trạng tủ lạnh không đủ lạnh hoặc không lạnh.
• Tủ lạnh không làm lạnh hoặc bị đóng tuyết quá mức, ảnh hưởng đến khả năng làm lạnh và tiêu thụ điện năng.
• Đèn bên trong tủ lạnh không sáng khi mở cửa, gây khó khăn trong việc quan sát thực phẩm.

3.2. Cách kiểm tra và xử lý sự cố cơ bản tại nhà

Trước khi tiến hành kiểm tra, bạn cần ngắt nguồn điện để đảm bảo an toàn tuyệt đối trong quá trình thao tác. Sau đó, bạn có thể thực hiện các bước kiểm tra sau:

• Kiểm tra quạt dàn lạnh: Dùng tay nhẹ nhàng quay cánh quạt để xem có bị kẹt hoặc vật cản nào không. Nếu quạt không quay hoặc quay chậm, có thể quạt bị hỏng hoặc tụ quạt yếu.
• Kiểm tra tụ quạt: Sử dụng đồng hồ đo điện để kiểm tra tụ quạt. Nếu tụ bị yếu hoặc hỏng, bạn nên thay thế để quạt hoạt động ổn định hơn.
• Kiểm tra dây điện và kết nối của motor quạt: Đảm bảo các dây điện không bị đứt, lỏng hoặc cháy. Các kết nối cần chắc chắn để tránh mất điện hoặc chập mạch.
• Vệ sinh dàn lạnh và cánh quạt: Loại bỏ bụi bẩn, rác hoặc vật cản bám trên dàn lạnh và cánh quạt để quạt hoạt động trơn tru và hiệu quả.
• Reset tủ lạnh: Sau khi kiểm tra và vệ sinh, bạn có thể tắt nguồn điện, đợi khoảng vài phút rồi bật lại để máy tự làm mới và khắc phục các lỗi nhỏ.

Việc thực hiện các bước kiểm tra đơn giản này dựa trên cách đọc sơ đồ điện tủ lạnh Sanyo sẽ giúp bạn nhanh chóng xác định nguyên nhân gây lỗi và có hướng xử lý phù hợp. Trong trường hợp lỗi phức tạp như hỏng bo mạch hoặc timer, bạn nên liên hệ kỹ thuật viên chuyên nghiệp để được hỗ trợ.

4. Những lưu ý quan trọng khi lắp đặt và sử dụng tủ lạnh Sanyo

Việc lựa chọn vị trí lắp đặt và sử dụng tủ lạnh đúng cách đóng vai trò quan trọng trong việc đảm bảo hiệu suất và tuổi thọ của thiết bị. Dưới đây là những lưu ý thiết yếu từ nhà sản xuất giúp bạn bảo vệ tủ lạnh Sanyo luôn hoạt động ổn định và bền bỉ.

4.1. Vị trí lắp đặt tủ lạnh phù hợp

Việc chọn vị trí lắp đặt tủ lạnh đúng cách không chỉ giúp thiết bị hoạt động hiệu quả mà còn kéo dài tuổi thọ và tiết kiệm điện năng. Dưới đây là những điểm bạn cần lưu ý:

• Đặt tủ lạnh ở nơi thoáng mát, tránh ánh nắng mặt trời chiếu trực tiếp để giảm tải nhiệt cho máy nén và tiết kiệm điện.
• Giữ khoảng cách từ tường đến tủ lạnh ít nhất 10-15 cm để không khí có thể lưu thông tốt quanh dàn nóng, tránh hiện tượng quá nhiệt.
• Tránh đặt tủ gần các thiết bị tỏa nhiệt như bếp gas, lò vi sóng hoặc lò nướng vì nhiệt độ cao sẽ ảnh hưởng đến hiệu suất làm lạnh.
• Đặt tủ trên bề mặt phẳng, vững chắc để tránh rung lắc gây tiếng ồn và hư hỏng linh kiện bên trong.
• Không đặt tủ lạnh ở những nơi ẩm ướt hoặc có nguy cơ bị nước chảy vào, tránh nguy cơ chập điện và hỏng hóc.

4.2. Khuyến cáo khi sử dụng tủ lạnh Sanyo

Để tủ lạnh Sanyo hoạt động ổn định và bền lâu, bạn nên chú ý một số điều sau trong quá trình sử dụng:

• Hạn chế mở cửa tủ quá lâu hoặc quá thường xuyên để giữ nhiệt độ bên trong ổn định và tiết kiệm điện năng.
• Không cho thực phẩm còn nóng vào tủ ngay lập tức, vì nhiệt độ cao sẽ làm tăng tải cho máy nén và giảm tuổi thọ thiết bị.
• Vệ sinh tủ lạnh định kỳ, đặc biệt là dàn nóng và dàn lạnh, để loại bỏ bụi bẩn giúp tủ hoạt động hiệu quả hơn.
• Thường xuyên kiểm tra và thay thế gioăng cửa khi phát hiện bị hở, nhằm đảm bảo cửa đóng kín, tránh thất thoát hơi lạnh.
• Luôn tuân thủ các hướng dẫn bảo trì và sử dụng do nhà sản xuất cung cấp để đảm bảo an toàn và tuổi thọ cho tủ lạnh.

Nắm vững những lưu ý trên sẽ giúp tủ lạnh Sanyo của bạn vận hành trơn tru, tiết kiệm điện và hạn chế tối đa các sự cố không mong muốn.

5. Khi nào cần gọi thợ sửa chữa chuyên nghiệp?

Bạn nên gọi thợ sửa chữa chuyên nghiệp trong những trường hợp sau:

• Khi bạn không có đủ dụng cụ hoặc kinh nghiệm để kiểm tra và xử lý sự cố một cách an toàn và chính xác.
• Nếu lỗi liên quan đến các bộ phận phức tạp như bo mạch điều khiển hoặc motor quạt, những vấn đề này đòi hỏi kỹ thuật chuyên sâu để khắc phục.
• Khi máy vẫn tiếp tục báo lỗi hoặc không hoạt động bình thường sau khi bạn đã tự kiểm tra và thử sửa chữa.
• Để đảm bảo an toàn cho bản thân và tránh gây ra những hư hỏng nghiêm trọng hơn cho tủ lạnh.

Việc nhờ đến thợ sửa chữa chuyên nghiệp sẽ giúp bạn yên tâm hơn và đảm bảo thiết bị được xử lý đúng kỹ thuật, kéo dài tuổi thọ cho tủ lạnh Sanyo.

6. Câu hỏi thường gặp về sơ đồ điện tủ lạnh Sanyo

Sơ đồ điện tủ lạnh Sanyo có khó hiểu không?
Sơ đồ điện tủ lạnh Sanyo khá trực quan, dễ hiểu với người có kiến thức cơ bản về điện lạnh.

Có thể tự sửa lỗi dựa trên sơ đồ mạch điện không?
Có thể tự sửa các lỗi đơn giản như kiểm tra quạt, vệ sinh dàn lạnh, thay tụ quạt. Lỗi bo mạch hoặc máy nén nên nhờ thợ chuyên nghiệp.

Làm sao để tìm sơ đồ dây điện tủ lạnh Sanyo chính xác?
Tìm trong sách hướng dẫn, website chính hãng hoặc các trang điện lạnh uy tín.

Tại sao tủ lạnh Sanyo đóng tuyết và làm sao xử lý?
Do hệ thống xả tuyết không hiệu quả; kiểm tra điện trở xả tuyết, cảm biến nhiệt và bộ định giờ để khắc phục.

Hiểu rõ sơ đồ điện tủ lạnh Sanyo giúp bạn nắm bắt cấu tạo, nguyên lý vận hành và xử lý sự cố hiệu quả, tiết kiệm chi phí sửa chữa và kéo dài tuổi thọ thiết bị. Hãy chủ động bảo dưỡng đúng cách và liên hệ Trung Tâm Sửa Máy Lạnh Limosa khi cần thiết để đảm bảo an toàn và hiệu suất tối ưu.
